一、描述

       紫外（UV）老化測試是評估材料在長期暴露于紫外線輻射下的耐候性、耐光性和耐久性的關(guān)鍵手段。紫外線（波長280-400nm）作為太陽光譜中能量最高的部分，會引發(fā)材料的光化學(xué)反應(yīng)（如氧化、降解），導(dǎo)致性能退化。為科學(xué)模擬自然環(huán)境并加速老化過程，全球范圍內(nèi)制定了多項UV老化測試標(biāo)準(zhǔn)，涵蓋熒光紫外燈、氙燈等多種光源的測試方法。本文將系統(tǒng)解析UV老化測試的核心標(biāo)準(zhǔn)、技術(shù)原理、應(yīng)用場景及行業(yè)實踐。

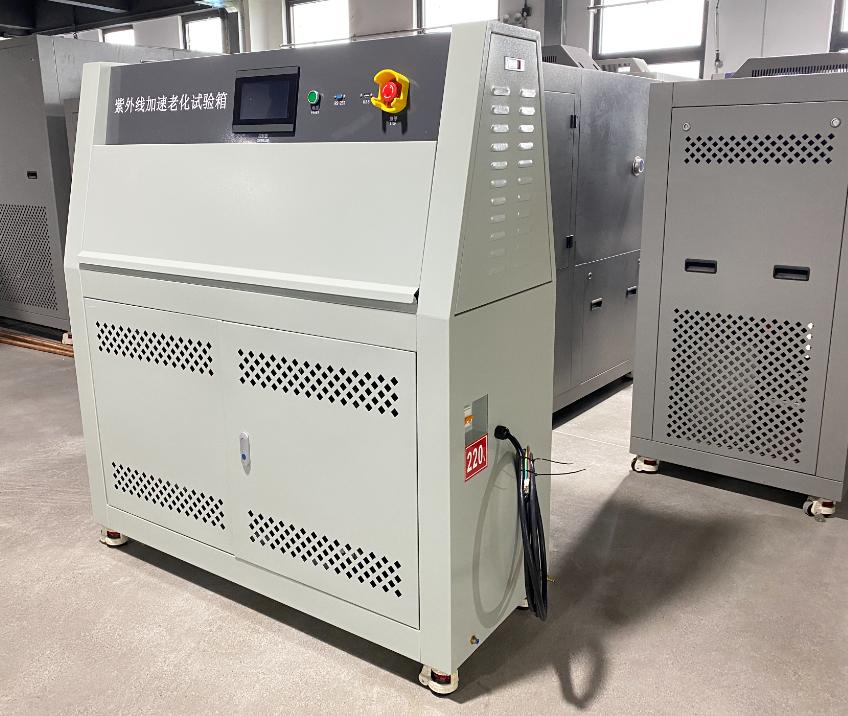

斜塔式紫外老化試驗箱示意圖

二、UV老化測試的原理與必要性

1. 紫外線的破壞機制

• 光化學(xué)反應(yīng)
  ：紫外線能量高（3.1-4.4 eV），可打斷材料分子鏈（如C-C、C-H鍵），引發(fā)自由基反應(yīng)，導(dǎo)致材料降解。
• 物理損傷
  ：紫外線與熱、濕度協(xié)同作用，加速材料表面龜裂、粉化、變色等現(xiàn)象。
• 典型案例


  • 塑料：PP、PE等材料因紫外線照射出現(xiàn)黃變、脆化。

  • 涂料：外墻涂料因紫外線導(dǎo)致褪色、開裂。

  • 紡織品：染料分子結(jié)構(gòu)破壞，顏色褪色。

2. UV老化測試的核心目標(biāo)

• 加速老化：在實驗室數(shù)小時內(nèi)模擬數(shù)年自然老化效果（如1000小時UVA測試≈1-2年戶外暴露）。
• 性能評估：檢測材料在紫外線照射下的顏色變化、機械性能（拉伸強度、斷裂伸長率）下降、表面形貌變化等。
• 質(zhì)量控制：為材料配方優(yōu)化、工藝改進提供數(shù)據(jù)支持，提升產(chǎn)品市場競爭力。


三、UV老化測試的核心標(biāo)準(zhǔn)

1. 國內(nèi)標(biāo)準(zhǔn)

• GB/T 14522-2008

  • 熒光紫外/冷凝測試：使用UVA-340或UVB-313熒光燈模擬紫外線，結(jié)合冷凝（模擬夜間濕度）。
  • 氙燈測試：模擬全光譜太陽光，適用于復(fù)雜環(huán)境模擬。
  • 全稱：《機械工業(yè)產(chǎn)品用塑料、涂料、橡膠材料人工氣候加速試驗方法》。
  • 適用范圍：機械工業(yè)產(chǎn)品中塑料、涂料、橡膠的耐候性測試。

• GB/T 16422.3-2014

  • 全稱：《塑料 實驗室光源暴露試驗方法 第3部分：熒光紫外燈》。
  • 特點：與ISO 4892-3接軌，規(guī)定熒光紫外燈的輻照強度（340nm處0.55W/m²·nm）、溫度（60-70℃）及濕度條件。

• GB/T 1865-2009

  • 全稱：《色漆和清漆 人工氣候老化和人工輻射暴露（氙燈）》。
  • 應(yīng)用：針對涂料的耐候性測試，模擬氙燈全光譜輻射。

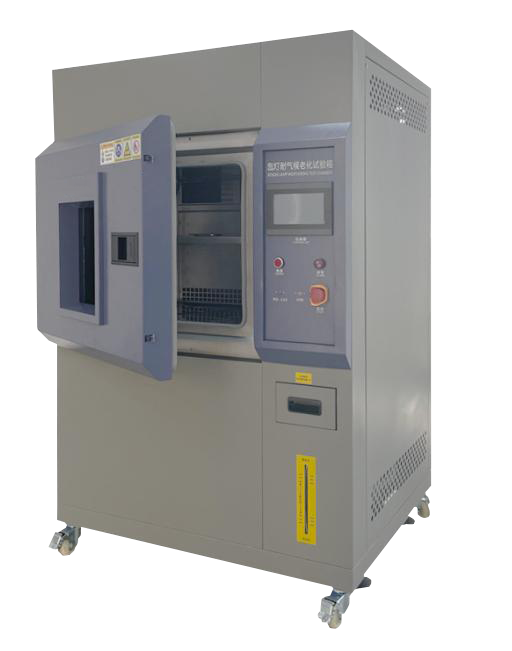

氙燈老化試驗箱示意圖

2. 國際標(biāo)準(zhǔn)

• ASTM G154（美國）

  • 光源：UVA-340（模擬自然光，315-400nm）、UVB-313（高能短波光，280-315nm）。
  • 循環(huán)條件：光照（8-16小時）+ 冷凝（4-8小時）或噴淋。
  • 適用范圍：非金屬材料（塑料、涂料、橡膠）的熒光紫外老化測試。
  • 關(guān)鍵參數(shù)
  • 光源：UVA-340（模擬自然光，315-400nm）、UVB-313（高能短波光，280-315nm）。
    • 循環(huán)條件：光照（8-16小時）+ 冷凝（4-8小時）或噴淋。

• ISO 4892-3（國際標(biāo)準(zhǔn)化組織）

  • 內(nèi)容：規(guī)定塑料材料的熒光紫外老化測試方法，與GB/T 16422.3高度一致。

• ISO 4892-2

  • 內(nèi)容：氙燈老化測試方法，模擬全光譜太陽光（含紅外線）。

• IEC 60068-2-75（國際電工委員會）

  • 應(yīng)用：電氣產(chǎn)品的濕熱老化測試，結(jié)合紫外線與溫度循環(huán)。

3. 軍用與特殊行業(yè)標(biāo)準(zhǔn)

• MIL-STD-810F
  （美國軍方）
  • 要求：軍用設(shè)備需通過熒光紫外+冷凝測試，評估極端環(huán)境下的可靠性。

四、UV老化測試的技術(shù)方法與設(shè)備

1. 核心測試方法

2. 標(biāo)準(zhǔn)測試條件

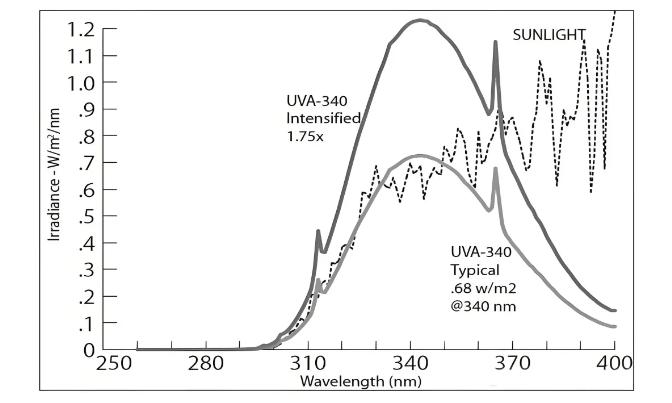

• 熒光紫外測試：

  • 輻照強度：UVA-340為0.89W/m²·nm（340nm波長）。
  • 溫度：光照階段60-70℃，冷凝階段50-55℃。
  • 濕度：冷凝階段相對濕度>95%。

• 氙燈測試：

  • 輻照強度：340nm處0.55W/m²·nm。
  • 附加條件：噴水模擬雨水（頻率12次/小時）。

3. 核心設(shè)備

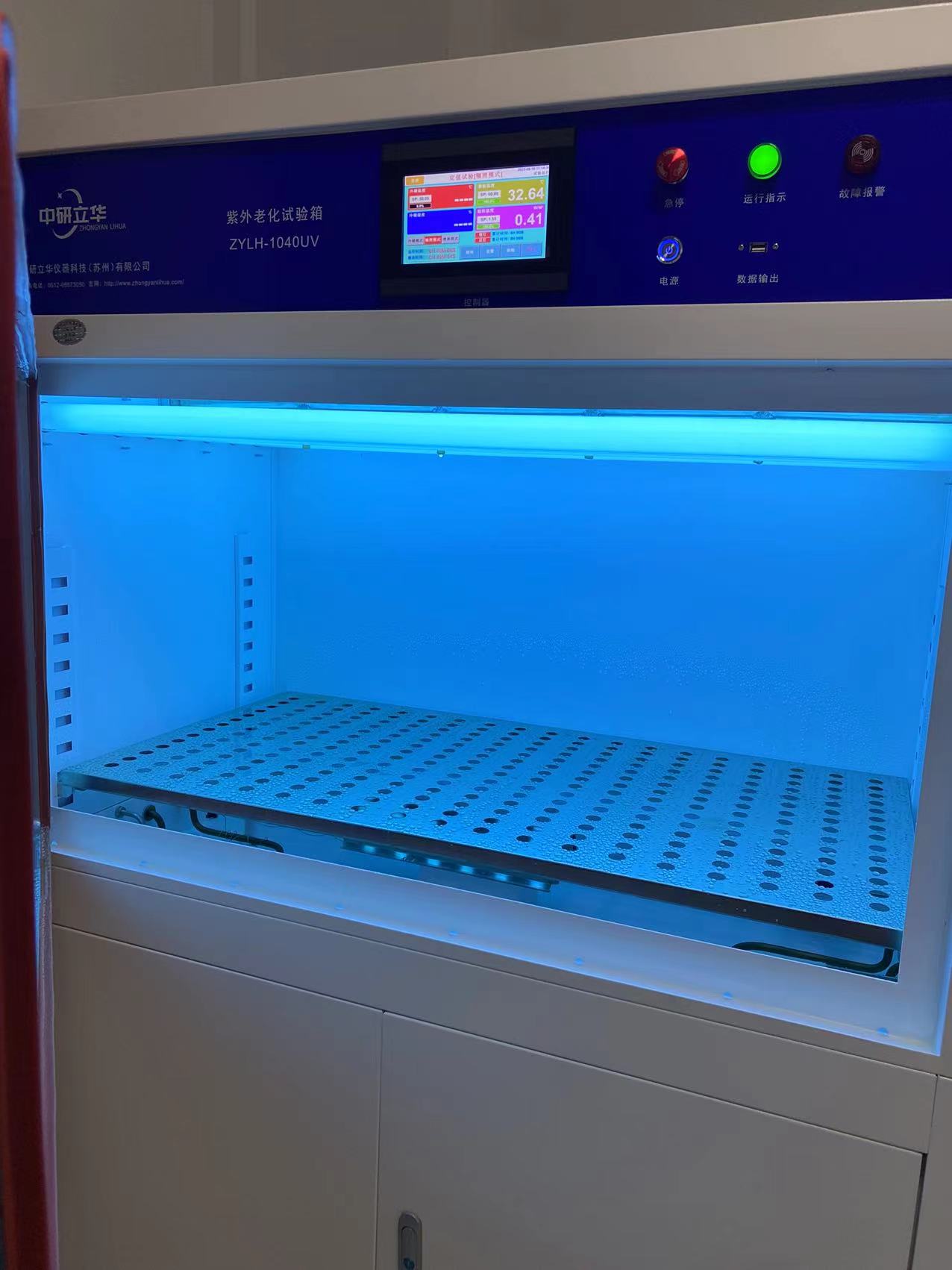

• 紫外老化試驗箱（如Q-Lab QUV）

  • 功能：提供可控的紫外線照射、溫度和濕度環(huán)境。
  • 特點：支持UVA/UVB光源切換，自動化循環(huán)控制。

• 氙燈老化箱（如Atlas Ci4000）

  • 功能：模擬全光譜太陽光，結(jié)合噴水系統(tǒng)。
  • 優(yōu)勢：適用于復(fù)雜環(huán)境（如汽車、建筑行業(yè)）。

五、UV老化測試的應(yīng)用領(lǐng)域

1. 塑料與橡膠

• 典型材料：PP、PE、ABS、PC、PMMA。
• 測試目的：評估耐候性，防止戶外應(yīng)用中的脆化、黃變。

2. 涂料與涂層

• 典型材料：建筑外墻涂料、汽車面漆。
• 測試目的：檢測抗紫外線褪色、開裂能力。

3. 電子電器

• 典型材料：ABS外殼、PC絕緣材料。
• 測試目的：確保戶外設(shè)備長期可靠性。

4. 建筑材料

• 典型材料：玻璃、塑料門窗。
• 測試目的：評估透光率、變色等性能。

六、測試流程與結(jié)果分析

1. 標(biāo)準(zhǔn)測試流程

1. 樣品準(zhǔn)備：按標(biāo)準(zhǔn)裁切樣品，記錄初始性能（顏色、拉伸強度等）。
2. 條件設(shè)置：選擇光源類型、輻照強度、溫度、濕度及循環(huán)周期。
3. 實施測試：定期取樣檢測（如每250小時）。
4. 結(jié)果分析：
   • 物理性能：對比拉伸強度、斷裂伸長率等。
   • 表面形貌：觀察裂紋、粉化（顯微鏡/色差儀）。
   • 化學(xué)結(jié)構(gòu)：FTIR分析氧化程度（如羰基含量）。

2. 數(shù)據(jù)解讀與改進建議

• 色差評估：ΔE值（ΔE<1.5為可接受）。
• 機械性能衰減率：拉伸強度保留率>80%為合格。
• 改進建議：添加UV吸收劑（苯并三唑）、抗氧化劑（酚類）。

七、挑戰(zhàn)與解決方案

1. 主要挑戰(zhàn)

• 環(huán)境模擬復(fù)雜性：實際自然環(huán)境中紫外線強度、濕度波動難以完全復(fù)現(xiàn)。
• 材料差異：不同材料對紫外線敏感性差異大（如PVC vs. PC）。

2. 解決方案

• 復(fù)合測試：結(jié)合UV老化+鹽霧+濕熱循環(huán)，模擬多因素交互作用。
• 新材料開發(fā)：通過添加劑（如納米TiO?）提升耐候性。

八、行業(yè)實踐與案例分析

1. 汽車行業(yè)

• 測試需求：保險杠、車燈罩需通過1000小時UVA-340測試。

2. 建筑行業(yè)

• 測試需求：外墻涂料需符合GB/T 1865標(biāo)準(zhǔn)，ΔE<1.5。

3. 電子行業(yè)

• 測試需求：戶外LED燈具外殼需通過500小時UV老化測試。

九、結(jié)論與未來展望

        UV老化測試標(biāo)準(zhǔn)（如GB/T 14522、ASTM G154、ISO 4892-3）為材料耐候性評估提供了科學(xué)依據(jù)，廣泛應(yīng)用于塑料、涂料、電子等領(lǐng)域。隨著技術(shù)進步，未來測試設(shè)備將向智能化（如AI數(shù)據(jù)分析）、多因素耦合（光+熱+濕+鹽霧）方向發(fā)展，進一步縮短研發(fā)周期，助力新材料創(chuàng)新。企業(yè)需緊跟標(biāo)準(zhǔn)更新，通過精準(zhǔn)測試優(yōu)化產(chǎn)品設(shè)計，提升市場競爭力。
